環保氣體柜典型設計方案

    采用單氣室、單母線及分段的方案，單氣室內同時裝有主母線、三工位隔離開關、真空斷路器。進線柜的一次系統圖如圖1所示。

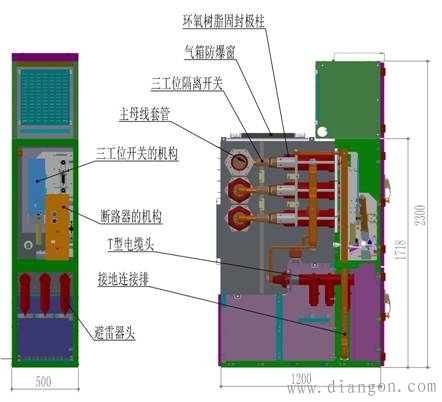

下圖為環保氣體開關柜總體結構

下圖為防誤操作和連鎖結構。

(1)斷路器合閘后，三工位開關不能夠操作，三工位開關才能夠操作；

(2)插入操作手柄后三工位機構不能夠電動操作，斷路器不能夠合閘操作；

(3)三工位隔離開關沒到位，斷路器不能夠合閘操作；

(4)三工位隔離開關在隔離合、隔離分位置時斷路器均可以分合閘操作;在接地位置時斷路器可以合閘操作，但只有在合上電纜室門后斷路器才能夠進行分閘操作；

(5)三工位隔離開關如不在上述三個位置時，斷路器不能夠進行合閘操作；

(6)手動操作三工位隔離開關，到工位時不能夠繼續轉動，電動操作則不須要手動解鎖；

(7)三工位開關在接地位置同時斷路器在合閘位置才可以打開電纜室門;只有合上電纜室門后才能進行分?jǐn)嗦菲鞑僮骱头纸拥亻_(kāi)關操作。
